電源濾波器的幾種端接方式

為了與相關設備連接，EMI電源濾波器設有輸入和輸出端子。由于相關設備需要不同的情況，有幾種可供選擇的端子，即引線、插針、焊片、螺栓、柵欄、貼片、銅排和插座。

其適用場合一般為：

引線：用戶使用時，可以直接使用濾波器提供的導線與相關設備連接，方便用戶使用。如果濾波器提供的導線長度不夠，可以在訂貨合同中提出。

插針式：是專門為印刷電路板設計的EMI電源濾波器，可直接插入PCB板，因此一般體積較小。

焊片式：材質為黃銅鍍鎳，其形狀和厚度可與專用接線夾相匹配。因此，EMI電源濾波器一旦固定，就可以快速插入和連接帶接線夾的導線。因此更適合大規模生產。

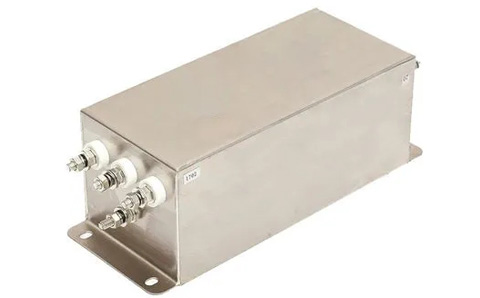

螺栓式：由于連接牢固可靠，更適合在運動狀態下工作的設備，如軍事裝備、車載、船舶等。同時，隨著螺栓截面的增加，可承載的工作電流也隨之增加，工作電流范圍很廣，尤其是極大電流的EMI電源濾波器。

柵欄式：類似螺栓式，連接牢固可靠；隨著螺絲截面的增加，承載的工作電流增加，目前能承載的最大工作電流約為100A。最大的特點是由于其柵欄結構，可以在柵欄結構上安裝安全保護蓋，防止工作人員在工作過程中意外觸摸端子。

貼片式；眾所周知，貼片式元件是隨著集成電路的出現而產生的，不言而喻是一個微小的元件。當然，貼片EMI電源濾波器也不例外?？梢哉f，性能全面的EMI電源濾波器還處于發展階段。

銅排式：由紫銅排制成，連接大電流方便，安全可靠。

插座式：國際標準IEC950插座，體積小，安裝方便。
